史上最全！64个液压取气动GIF画研究了一成天！

　　液控单向阀正在通俗单向阀根本上添加节制油口，当节制油口通压力油时，可反向，答应油液双向流动。常用于液压缸锁紧、保压或充液回，锁紧结果优于滑阀。

　　叶片马达操纵压力油鞭策转子槽内的叶片，使转子扭转输出扭矩。其布局紧凑、转速高、运转平稳，但容积效率较低，启动扭矩较小。常用于中高速、低扭矩的扭转驱动场所。

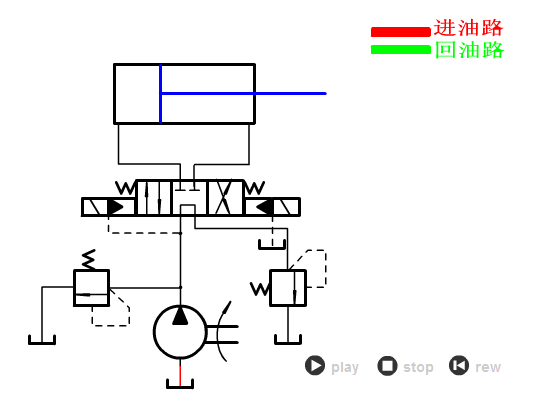

　　采用H型或M型中位机能的换向阀，当阀处于中位时，泵输出的油液间接经换向阀中位通道回油箱，实现泵卸荷。布局简单，无需额外元件。

　　当施行元件活动到预定，触刊行程阀，改变油通断形态，从而实现快慢速从动切换。该回换接平稳、靠得住，但行程调整未便。

　　该阀有三个工做和四个油口。中位机能多样（如M型、Y型），可实现施行元件遏制时的分歧形态（如锁紧、浮动、卸荷）。普遍用于需半途遏制或复杂节制的液压系统。

　　该回通过电磁换向阀节制溢流阀的遥控口通油箱，使溢流阀全开，泵输出的油液以低压流回油箱，实现泵卸荷。可削减系统发烧和能耗，耽误泵寿命。常用于液压系统间罢工做或保压竣事后的卸荷。

　　该阀有三个工做和五个油口，凡是有两个回油口（T1、T2），可别离节制施行元件两腔的回油径。合用于需节制回油背压或差动毗连的回。

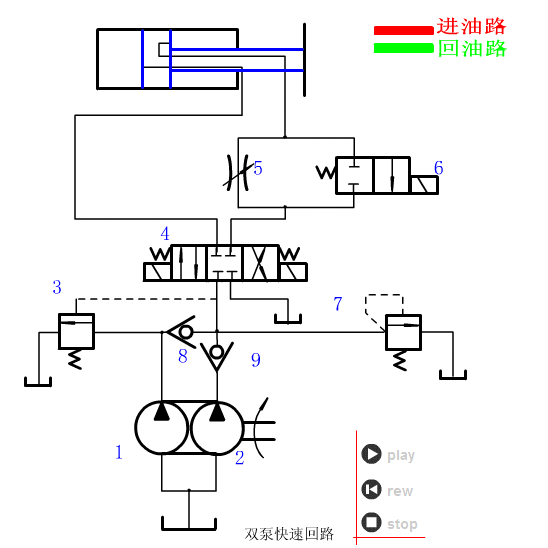

　　由一大一小两泵构成，低压时双泵合流供油，实现快速活动；高压时，大泵通过卸荷阀卸荷，小泵零丁供油实现工进。该回能按照负载从动切换，节能结果好。

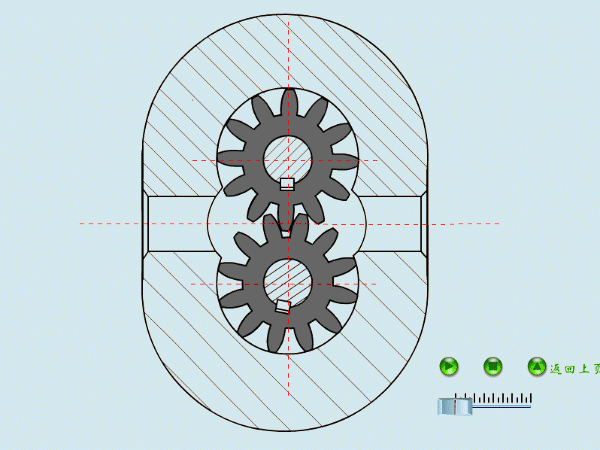

　　齿轮泵依托一对啮合齿轮的齿槽分手构成低压吸油，齿槽啮合挤压油液输出高压油。布局简单、体积小、成本低，但对油液污染，容积效率较低，输出压力脉动较大。常用于中低压液压系统或做为辅帮泵。

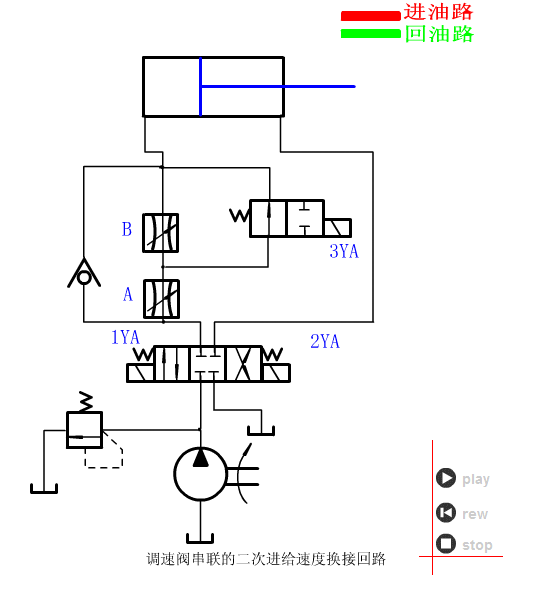

　　两个调速阀，先后接入油，实现两种进给速度的切换（凡是一工进、二工进）。第二工进速度由两阀配合决定，且低于第一工进速度。常用于机床二次进给系统。

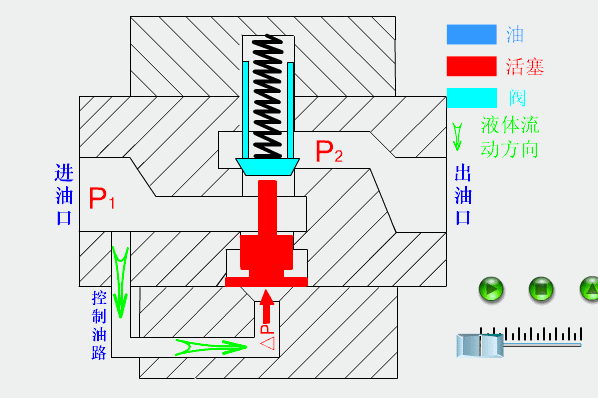

　　减压阀通过节省降压道理，将进口较高压力降低为不变的出口低压。有定值输出型和定差输出型，常用于夹紧、节制、润滑等需要低压的支。

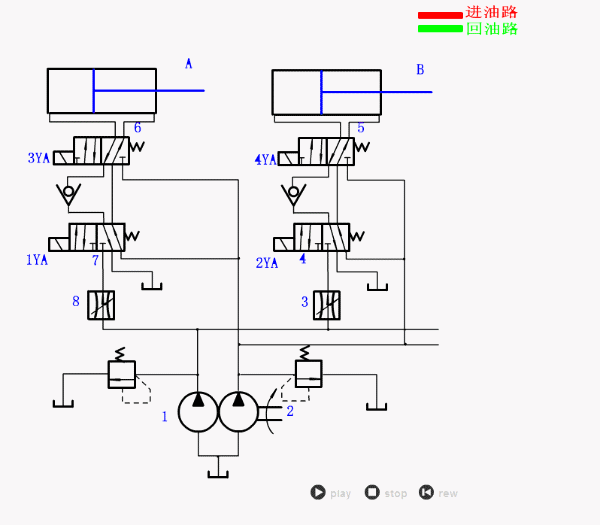

　　多个液压缸按预定挨次动做。前一缸活动到位触刊行程开关，发出电信号使节制下一缸的电磁阀换向。该回节制矫捷，易于实现从动化。

　　两个调速阀，第一工进时仅一个调速阀工做；第二工进时两个调速阀同时工做，速度更低。该回可实现两种较慢的工进速度，用于精加工。

　　采用两个溢流阀别离调定凹凸压，通过换向阀切换，使系统正在两种压力下工做。常用于压力机等设备的低压空程和高压工做行程。

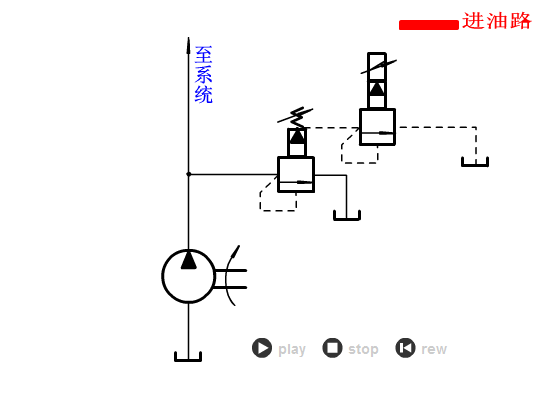

　　正在先导式溢流阀的遥控口接一近程调压阀（曲动溢流阀），可实现远离从阀的压力调理。近程调压阀的设定压力必需低于从阀的设定压力。

　　将液压缸两腔连通并同时通压力油，因为两腔无效面积差，活塞向有杆腔标的目的快速活动（差动快进）。该回操纵泵的全数流量，实现快速前进，常用于单泵供油的快进-工进回。

　　雷同于换向回1，可能特指采用分歧中位机能的换向阀（如O型、H型）的节制回。分歧中位机能影响换向时系统的保压、卸荷或施行元件浮动等形态。

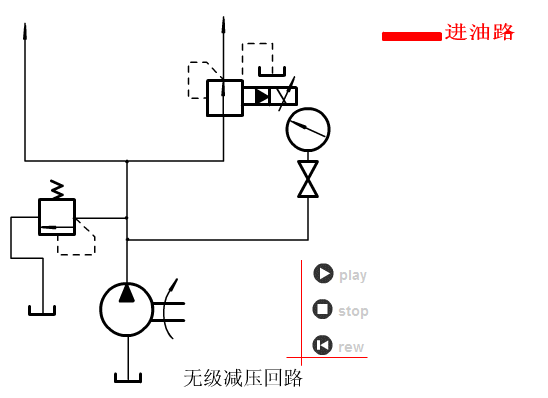

　　采用比例减压阀或先导式减压阀，实现输出压力的持续无级调理。输出压力不受输入压力波动影响，可近程或从动节制，合用于需要分歧压力分支的复杂系统。

　　双感化增压缸可持续输出高压油，通过换向阀从动换向，实现活塞来去活动均为增压行程。合用于需要持续高压且流量不大的场所。

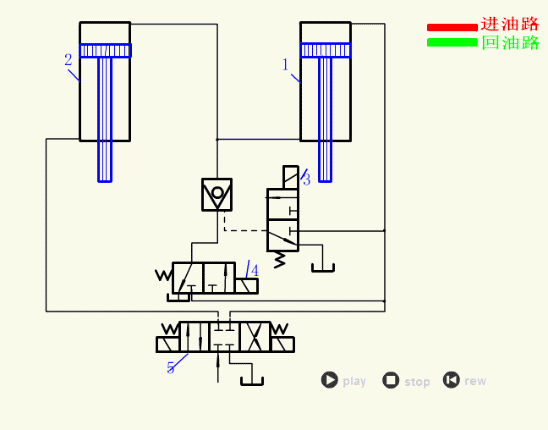

　　操纵行程阀检测第一个液压缸的到位信号，触发第二个液压缸动做。节制精确靠得住，但管安插较复杂，调整行程需改变挡块。节制响应电磁换向阀换向，实现多缸挨次动做。该回调整便利，从动化程度高，普遍使用于从动化出产线。双感化增压缸的增压回。

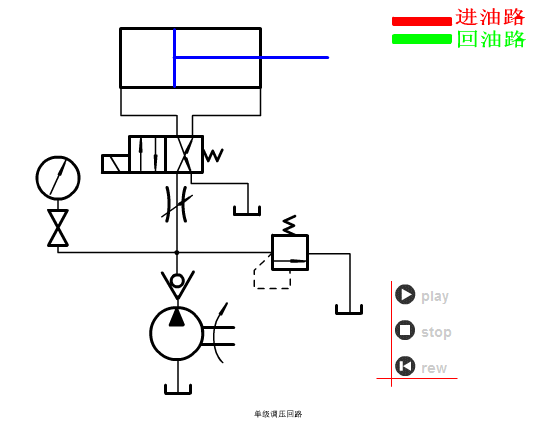

　　采用单个溢流阀并联正在泵出口，设定系统最高工做压力。布局简单，是最根基的压力节制回，但压力不成调理，合用于压力恒定的小型系统。

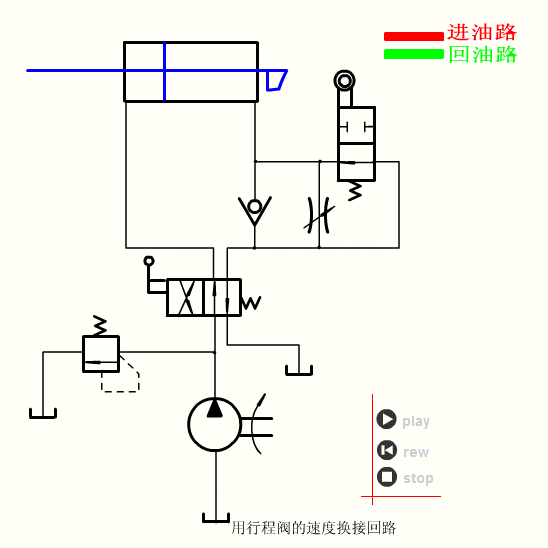

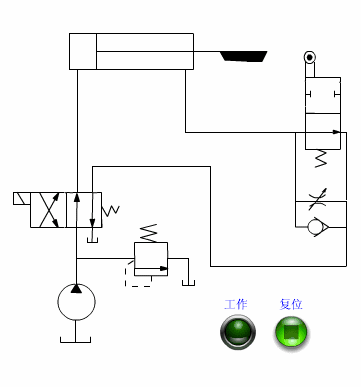

　　液压缸快进时，行程阀处于初始形态，油曲通；当挡块压下行程阀，油改经节省阀，切换为慢速工进。布局简单，换接靠得住。

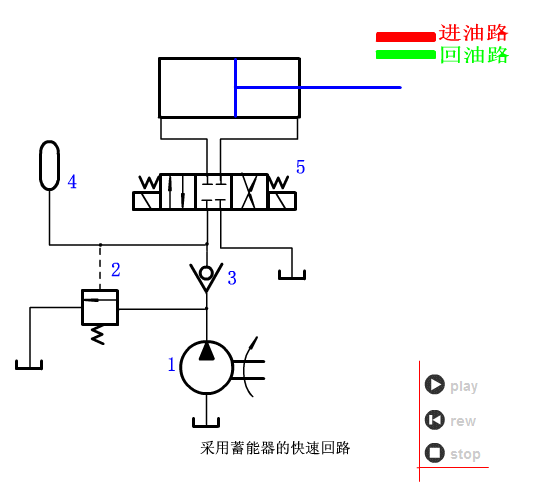

　　蓄能器取液压缸并联，正在快速活动时储存的压力油弥补给缸，提高活动速度；正在系统保压时弥补泄露，维持压力。可削减泵的容量和能耗。

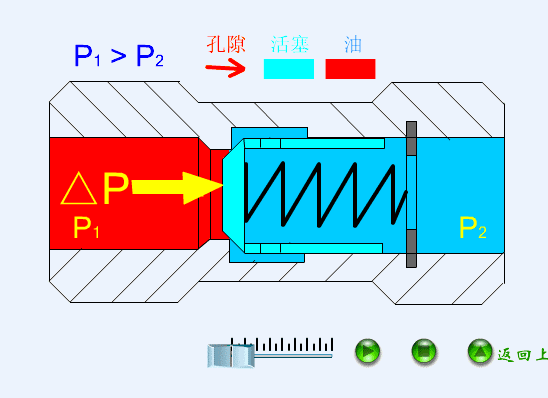

　　通俗单向阀只答应油液单向流动，其依托弹簧力和油液压力使阀芯闭合，布局简单、密封靠得住。常用于防止油液倒流、分隔油或做为背压阀利用。

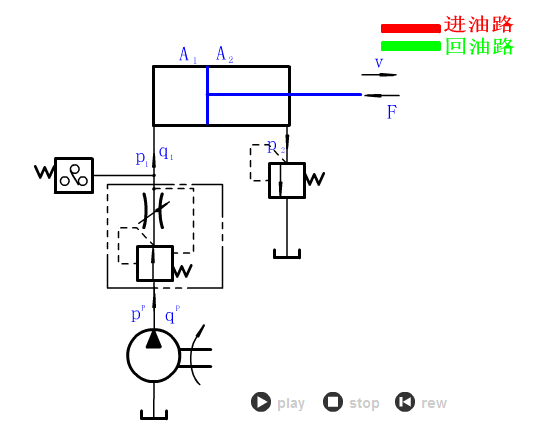

　　背压回通过正在施行元件的回油上设置背压阀（如溢流阀），使回油连结必然压力，防止施行元件因负载俄然减小而发生前冲或振动。该回常用于提拔机构或垂曲活动液压缸，以确保活动平稳。背压阀的设定压力凡是较低，正在0。3~0。8 MPa之间，过高的背压会添加系统功耗和发烧。

　　分流阀（同步阀）将一进油按固定比例分成两输出，驱动两个施行元件实现速度同步。其同步精度受阀的制制精度和负载差别影响，合用于负载较均衡、同步要求不高的场所。

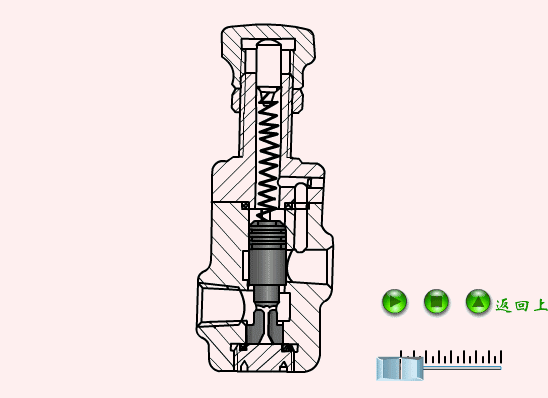

　　曲动溢流阀操纵阀芯底部的液压感化力间接取弹簧力均衡来节制压力。当进口压力跨越弹簧设定值时，阀芯抬起，油液溢流回油箱，从而系统最高压力。其布局简单、响应快，但压力波动较大，凡是用于低压或小流量场所，或做为先导阀利用。

　　同步回将两液压缸的油，使进入第一个缸的油液全数进入第二个缸，实现两缸位移同步。该回布局简单，但同步精度受缸的泄露和制制误差影响，且系统压力为两缸负载压力之和。

　　正在从油中减压阀，为支供给不变的低压油源。可支压力不受从压力波动影响，常用于机床夹紧系统或分歧压力需求的多个施行元件系统。

　　实现施行元件快速前进和慢速工做进给的速度切换。常用方式包罗差动毗连、蓄能器辅帮、双泵供油或变量泵，工进则通过调速阀或节省阀节制。

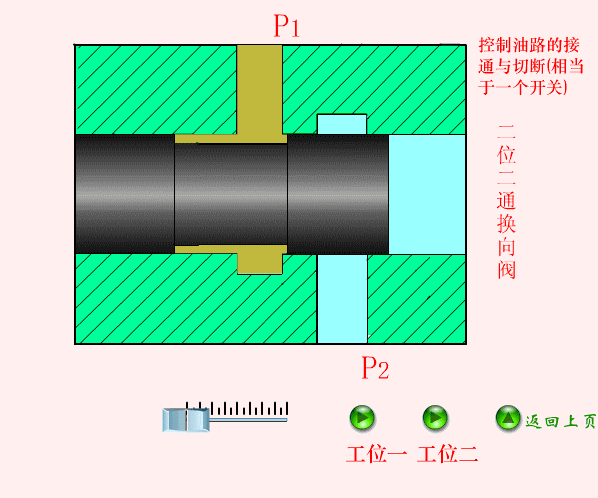

　　该阀有两个工做和两个油口，用于节制油的通断。凡是为常开或常闭型，由电磁、液动或手动驱动。常用于卸荷、制动或标的目的节制回。

　　先导溢流阀由先导阀和从阀构成。先导阀调定压力，节制从阀启闭。当系统压力跨越先导阀设定值时，先导阀，从阀芯上下构成压差，从阀溢流。其调压不变、波动小，合用于高压大流量系统。

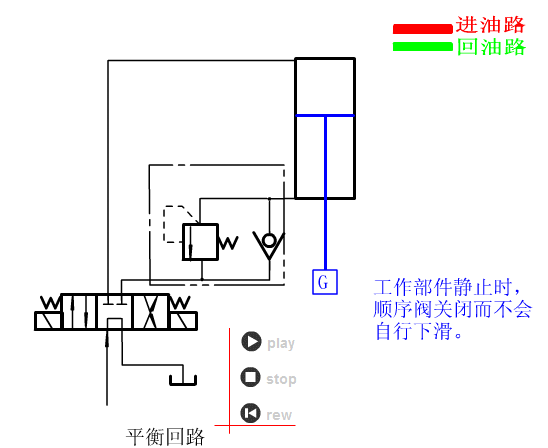

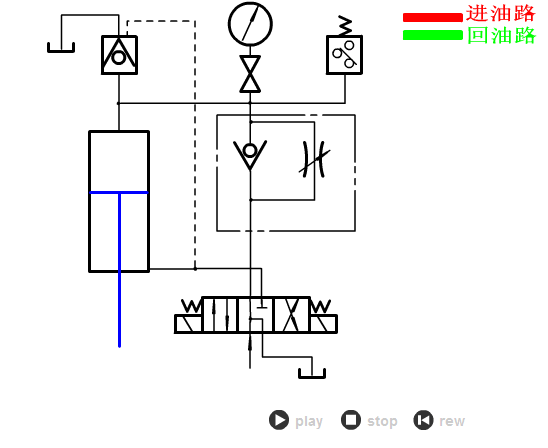

　　正在立式液压缸的下行回油上设置挨次阀或液控单向阀，发生必然背压以均衡沉力负载，防止液压缸超速下降。可提高活动平稳性和平安性。

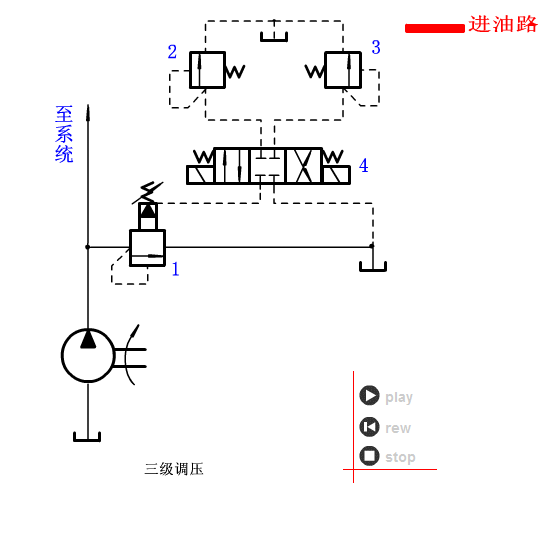

　　通过多个溢流阀和换向阀组合，实现系统三种分歧压力的切换。各溢流阀调定分歧压力，由换向阀选择其遥控口通断，从而改变系统压力。合用于多工序压力变化的设备。

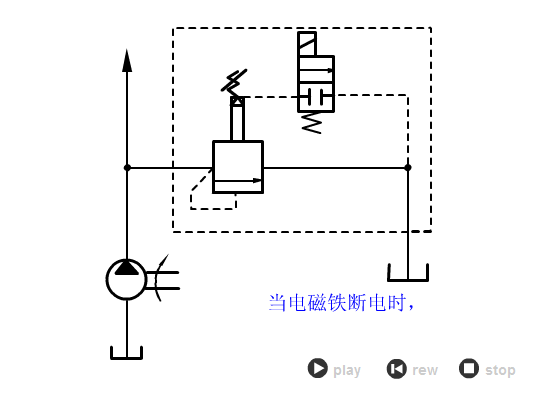

　　通过电磁换向阀节制先导式溢流阀的遥控口，实现系统的卸荷或平安。电磁铁得电，溢流阀卸荷；失电，系统升压。可近程或从动节制。

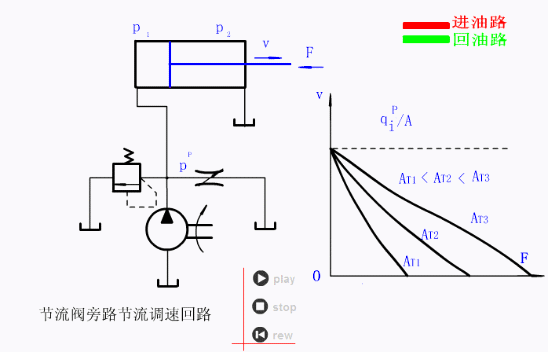

　　节省阀安拆正在取施行元件并联的旁上，部门油液经节省阀回油箱，从而调理进入施行元件的流量。该回效率较高，但速度不变性差，仅用于负载变化小、对平稳性要求不高的场所。

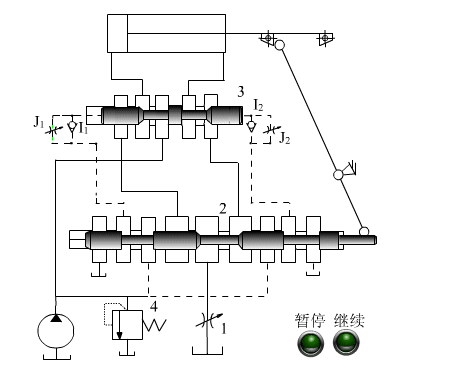

　　次要用于液压缸或工做台的换向缓冲。换向阀的阀芯上做出制动锥，正在换向过程中逐步封闭油，实现减速制动，然后反向油，平稳换向。可削减换向冲击。

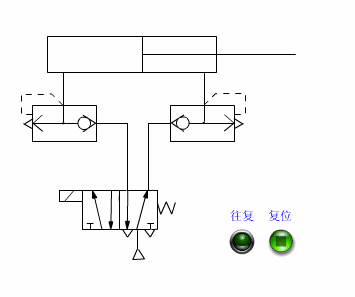

　　采用快速排气阀或差动毗连，削减排气阻力或添加进气流量，实现气缸高速来去活动。常用于对速度要求较高的气动系统。

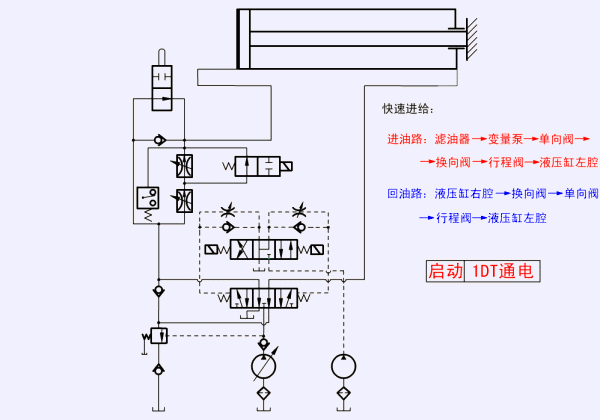

　　凡是指组合机床液压系统，包含快进（差动或双泵）-工进（调速阀）-快退的根基速度轮回，以及夹紧、定位等辅帮回。具有多缸挨次动做、速度换接平稳等特点。

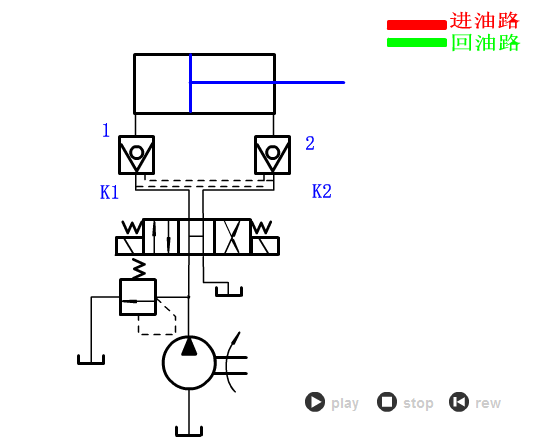

　　采用液控单向阀或O型中位机能的换向阀，堵截液压缸两腔油，使活塞靠得住锁停正在肆意。液控单向阀的锁紧精度更高，不受油液泄露影响。

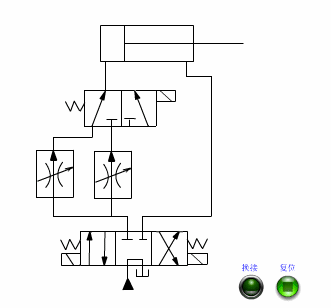

　　两个调速阀并联，通过换向阀切换，别离节制施行元件的两种分歧速度。速度换接时冲击较小，但两调速阀调理，互不影响。

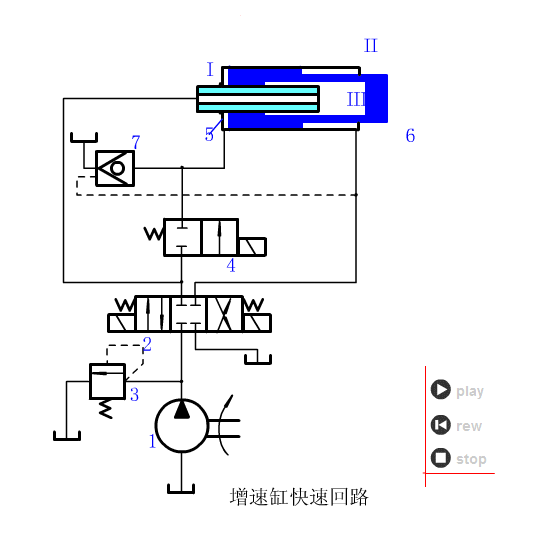

　　增速缸由大小两个活塞构成，快速行程时，小活塞腔进油，大活塞腔通过充液阀从油箱补油，实现快速前进；工进时，大小活塞腔同时进油，输出大推力但速度慢。合用于快进-工进组合的机床系统。

　　低压溢流阀布局取曲动溢流阀类似，但弹簧刚度较小，设定压力较低（凡是1 MPa）。常用于发生背压、不变节制压力或做为平安阀利用，防止回压力过低导致施行元件活动不稳。

　　正在保压阶段，通过溢流阀或变量泵使泵正在高压下仅输出弥补系统泄露的小流量，维持系统压力。该回保压结果好，但泵一直处于高压形态，能耗和发烧较大。

　　操纵增压缸大小活塞面积比，将低压油转换为局部高压油，用于夹紧等需短时高压的支。增压后高压腔不克不及回油，需换向阀复位释压。

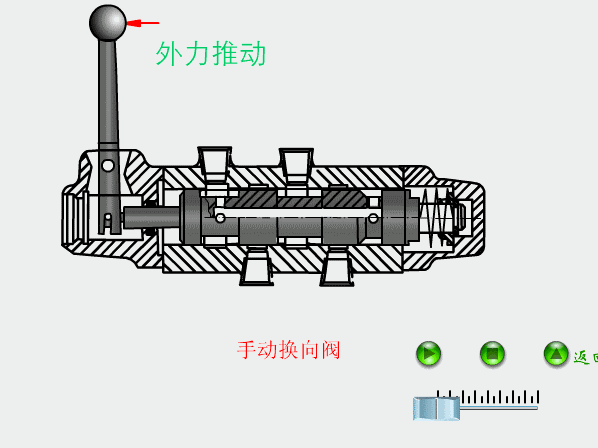

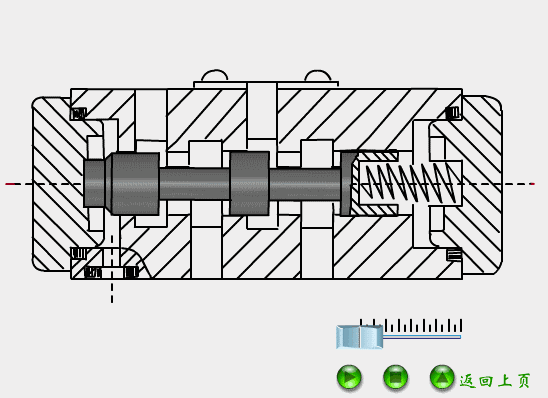

　　通过手动杠杆或按钮操做阀芯换向。布局简单、工做靠得住，无需外部动力，常用于工程机械或试验设备的间接节制。

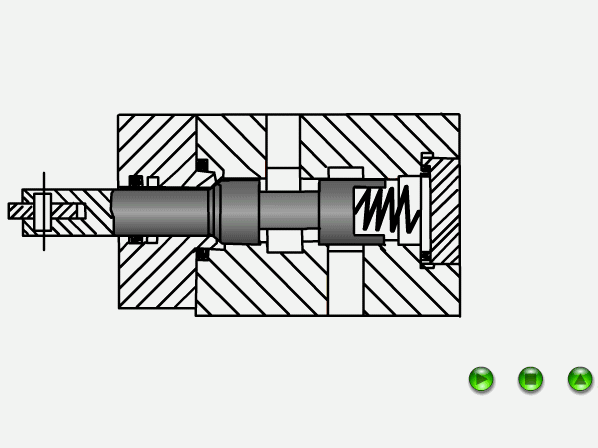

　　灵活换向阀（行程阀）通过机械挡块或凸轮鞭策阀芯换向。常用于行程节制的挨次动做回，换向靠得住、精度高，但安拆受。

　　操纵节制油的压力油鞭策阀芯换向。需外接先导节制油，合用于大流量、高压场所，换向平稳、推力大。

　　节省阀或调速阀安拆正在施行元件的进油上，通过调理进入施行元件的流量节制其速度。该回速度调理范畴大，但回油背压为零，不克不及承受负值负载，活动平稳性较差。

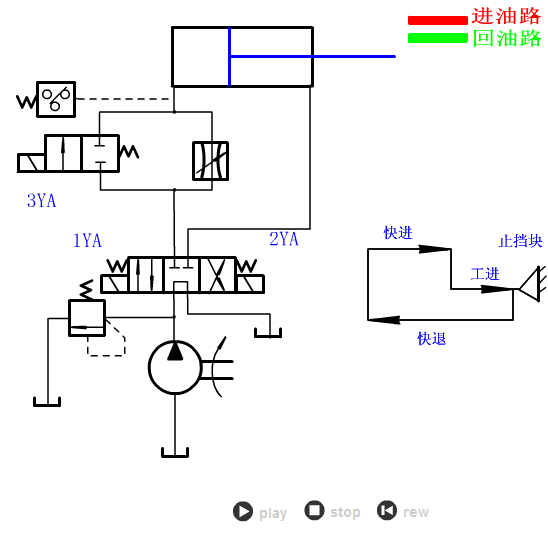

　　液压缸快进到位，触刊行程开关，电磁阀得电，改变油（如接入调速阀），切换为工进。通过电气节制，调整便利，易于取PLC等节制器集成。

　　该回采用比例溢流阀，通过电信号近程无级调理系统压力。比例电磁铁领受节制信号，输出取信号成比例的力，调理先导压力，从而改变从阀压力。该回可实现压力持续调理和近程节制，合用于需要屡次调压或从动化节制的液压系统。

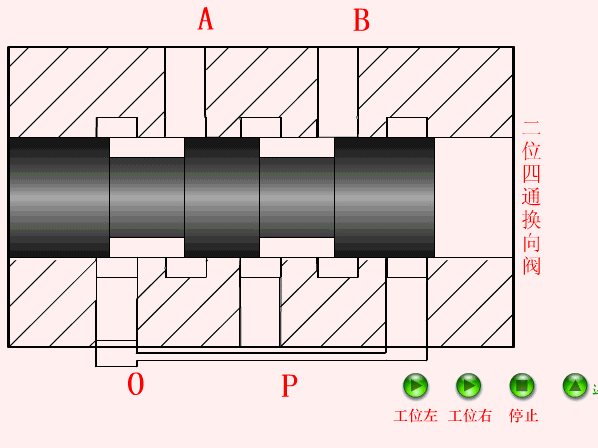

　　该阀有两个工做和四个油口（P、T、A、B）。通过切换阀位，可改变压力油取施行元件两腔的通断关系，实现施行元件的换向。常用于节制双感化液压缸的来去活动。

　　水冷却器通过流动的冷却水取高温液压油进行热互换，降低油温。凡是采用壳管式或板式布局，需冷却水流量和洁净度，以维持系同一般工做温度。

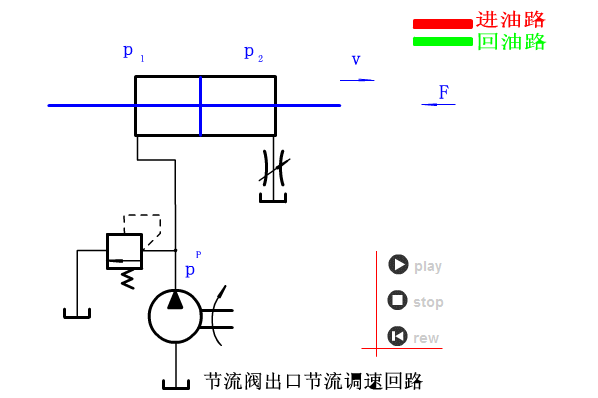

　　节省阀安拆正在施行元件的回油上，通过调理回油流量节制施行元件速度。出口节省可发生背压，使活动平稳，并能承受负值负载，但系统效率较低，油温易升高。

　　节省阀正在液压缸的进油上，泵出口压力由溢流阀调定。调理节省阀开度改变进入缸的流量，从而节制速度。布局简单，但负载变化会惹起速度较着波动。

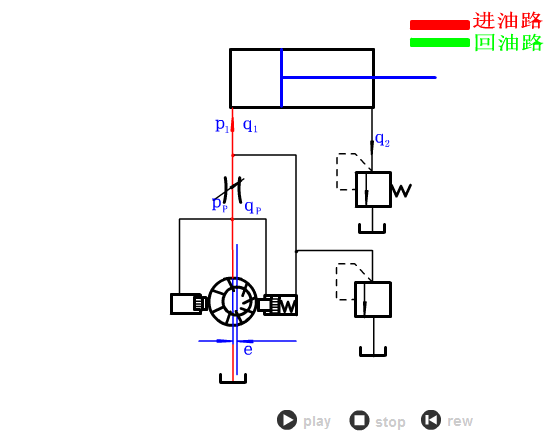

　　变量泵回通过改变泵的排量来调理输出流量，从而节制系统施行元件的速度。变量体例有压力弥补、负载或手动调理等。该回节能结果好，能顺应负载变化，普遍用于工程机械和工业液压系统。

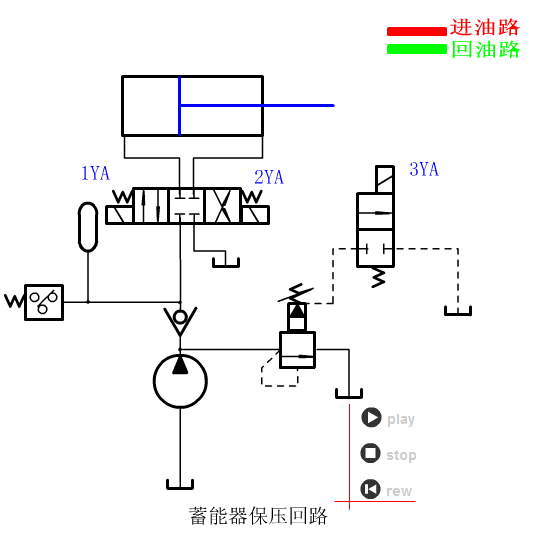

　　正在保压阶段，泵卸荷或停机，由蓄能器压力油弥补系统泄露，维持压力。该回节能结果好，保压时间长，合用于保压要求高且需节能的场所。

　　该回凡是指采用二位或三位换向阀节制施行元件活动标的目的的根基回。通过改变阀位，切换压力油和回油通，使液压缸或马达正向或反向活动。

　　冲液阀（亦称补油阀）用于快速活动回，通过冲液阀从油箱或低压侧弥补油液，避免吸空。凡是取差动毗连或蓄能器共同利用，提高施行元件速度。

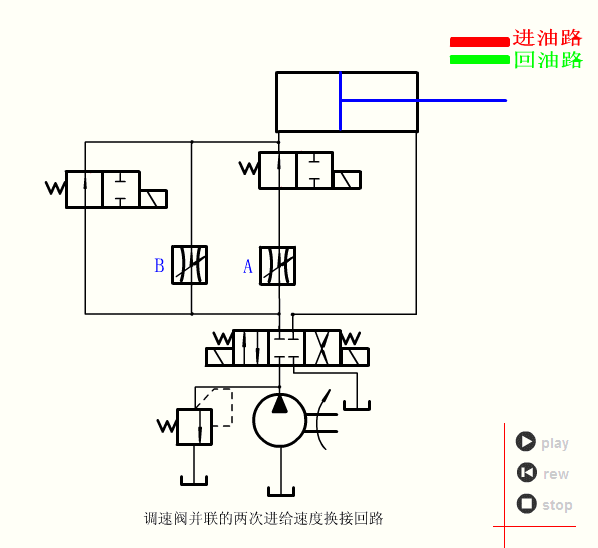

　　两个调速阀并联，通过换向阀切换，别离获得两种分歧的进给速度。两速度可调理，互不影响，换接时冲击较小。
